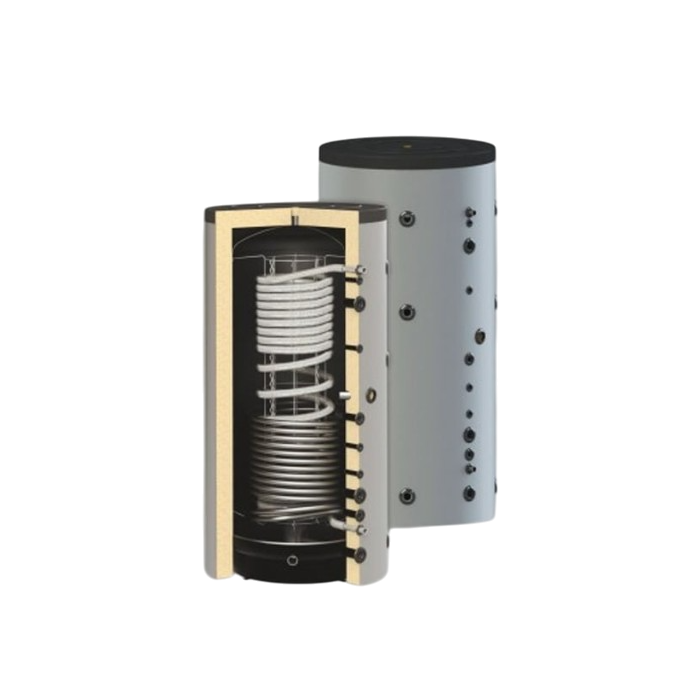

Met deze verswater boiler wordt aan de hoogste normen van drinkwaterhygiëne en energie-efficiëntie voldaan. De opbouw van deze boiler is fundamenteel verschillend van conventionele, high-volume tapwaterboilers. Een ingebouwde roestvrijstalen spiraalbuis scheidt het drink- van het verwarmingswater en dient als krachtige warmtewisselaar. Daarmee worden de voordelen van een buffervat gecombineerd met die van een doorstroomverwarmer.
Het tapwater stroomt alleen wanneer nodig door de RVS spiraalbuis in het water van het verwarmde vat waarbij de gelaagdheid van het verwarmingswater niet wordt verstoord. Hierdoor wordt een zeer laag energieverbruik bereikt en legionellaveilig drinkwater gegarandeerd. Een regelaar met een legionella beschermingsprogramma is niet nodig. De eindverbruiker heeft altijd hygiënisch schoon, vers water op de gewenste temperatuur beschikbaar. Door de extra buiswarmtewisselaar kan een extra warmtebron worden aangesloten.

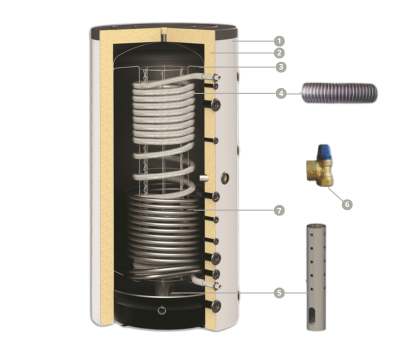

Elements:
1 – Aesthetic PVC jack et with color RAL9006 2 – Highly efficient thermal insulation 3 – Water tank of low-carbon steel 4 – DHW tube of sanitary grade stainless steel 5 – Water stratification unit 6 – Safety valve, 8 bar 7 – Lower coil
HYG BR EF 500
HYG BR EF 800
HYG BR EF 1000
HYG BR EF 1500
Capacity
L
500
800
1000
1500
Capacity of water tank DHW / Buffer tank
L
480/20
775/25
975/25
1464 /36
Height without insulation / with insulation
mm
1700/1750
1840/1910
2040/2110
2170/2240
Min. vertical clearance
mm
1720
1865
2074
2262
Diameter without insulation / with insulation
mm
ø 650/850
ø 790/1030
ø 790/1030
ø 1000/1240
Heat exchange surface
m2
5,6
6,11
6,11
8,93
Lower heat exchanger coil S1
Heat exchange surface
m2
1,7
2,4
2,48
3,4
Capacity
L
10,2
14,3
15,2
20,6
Operating pressure/Max. coil temperature
bar/°C
16/110
16/110
16/110
16/110
Operating pressure / Max. buffer temp
bar/°C
3/95
3/95
3/95
3/95
Operating pressure / Max. DHW tube temp.
bar/°C
6/95
6/95
6/95
6/95
Continuous outflow 10/45°C, buffer tank is charged to 65°C
L/h
1080
1840
1840
2800
Continuous outflow 10/38°C,
L/h
1350
2300
2300
3500
buffer tank is charged to 65°C.
Recommended boiler size, connected to buffer tank
kW
44
75
75
114
Single discharge capacity up to 38°C
L
375
580
790
1150
(when the buffer is charged to 65°C)
ΔT -temperature difference between buffer tank and DHW at flow rate 30/40/50 liters/minute
6/8/12
3,5/5/8
3,5/5/8
2/3/5
Water stratification unit
mm
ø140
ø140
ø140
ø140
Thermometer
option
Electric Heater
option
Weight/Insulation
Kg
150/12.3
170/16.4
200/18
290/23.2
Outlet Boiler heat carrier
A, mm
G1½”/150
G1½”/170
G1½”/170
G1½”/235
Outlet Boiler heat carrier
B, mm
G1½”/150
G1½”/170
G1½”/170
G1½”/235
Outlet Boiler heat carrier
C, mm
G1½”/150
G1½”/170
G1½”/170
G1½”/235
Outlet heat carrier/ lower coil S1
D, mm
G1″/325
G1″/350
G1″/390
G1″/445
Boiler heat carrier
E, mm
G1½”/430
G1½”/470
G1½”/500
G1½”/690
Sensor sleeve
F, mm
G½”/540
G½”/590
G½”/620
G½”/800
Sensor sleeve
G, mm
G½”/650
G½”/710
G½”/770
G½”/920
Inlet heat carrier/lower coil S1
H, mm
G1″/775
G1″/845
G1″/930
G1″/1045
Boiler heat carrier
I, mm
G1½”/900
G1½”/930
G1½”/1050
G1½”/1280
Sensor sleeve
K, mm
G½”/1140
G½”/1160
G½”/1320
G½”/1520
Sensor sleeve
L, mm
G½”/1420
G½”/1520
G½”/1700
G½”/1790
Inlet Boiler heat carrier
M, mm
G1½”/1360
G1½”/1410
G1½”/1570
G1½”/1720
Inlet Boiler heat carrier
N, mm
G1½”/1450
G1½”/1550
G1½”/1740
G1½”/1820
Inlet Boiler heat carrier
O, mm
G1½”/1450
G1½”/1550
G1½”/1740
G1½”/1820
Air Vent
P, mm
G1½”/1700
G1½”/1840
G1½”/2040
G1½”/2170
Boiler heat carrier
R, mm
G1½”/1030
G1½”/1050
G1½”/1210
G1½”/1405
Boiler heat carrier
S, mm
G1½”/1030
G1½”/1050
G1½”/1210
G1½”/1405
Putlet hot water HYG
T, mm
G1″/1480
G1″/1590
G1″/1760
G1″/1850
Inlet cold water HYG
U, mm
G1″/250
G1″/270
G1″/310
G1″/345
